SPN
Joints passe-câbles à portée étendue conçus pour la série des cadres divisés DES LC.
La gamme couvre les diamètres de câble de 11,5 mm à 31 mm avec seulement cinq modèles.
-
-
-
-
-
-
-
-
-
-
-
-
Aucun objet trouvé.
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| SPN 0G | 1731053110 | - | ||||||||||||||||||
| SPN 13G | 1731053115 | 11,5 - 16 | ||||||||||||||||||
| SPN 17G | 1731053120 | 16 - 20 | ||||||||||||||||||
| SPN 21G | 1731053125 | 20 - 24 | ||||||||||||||||||
| SPN 25G | 1731053130 | 24 - 28 | ||||||||||||||||||
| SPN 29G | 1731053135 | 28 - 31 | ||||||||||||||||||
| SPN 0B | 1731053140 | - | ||||||||||||||||||
| SPN 13B | 1731053145 | 11,5 - 16 | ||||||||||||||||||
| SPN 17B | 1731053150 | 16 - 20 | ||||||||||||||||||
| SPN 21B | 1731053155 | 20 - 24 | ||||||||||||||||||
| SPN 25B | 1731053160 | 24 - 28 | ||||||||||||||||||
| SPN 29B | 1731053165 | 28 - 31 |
- Grands joints à portée étendue pour des diamètres de câbles de 11,5 à 31 mm
- Ne peut être utilisé que dans les cadres DES LC

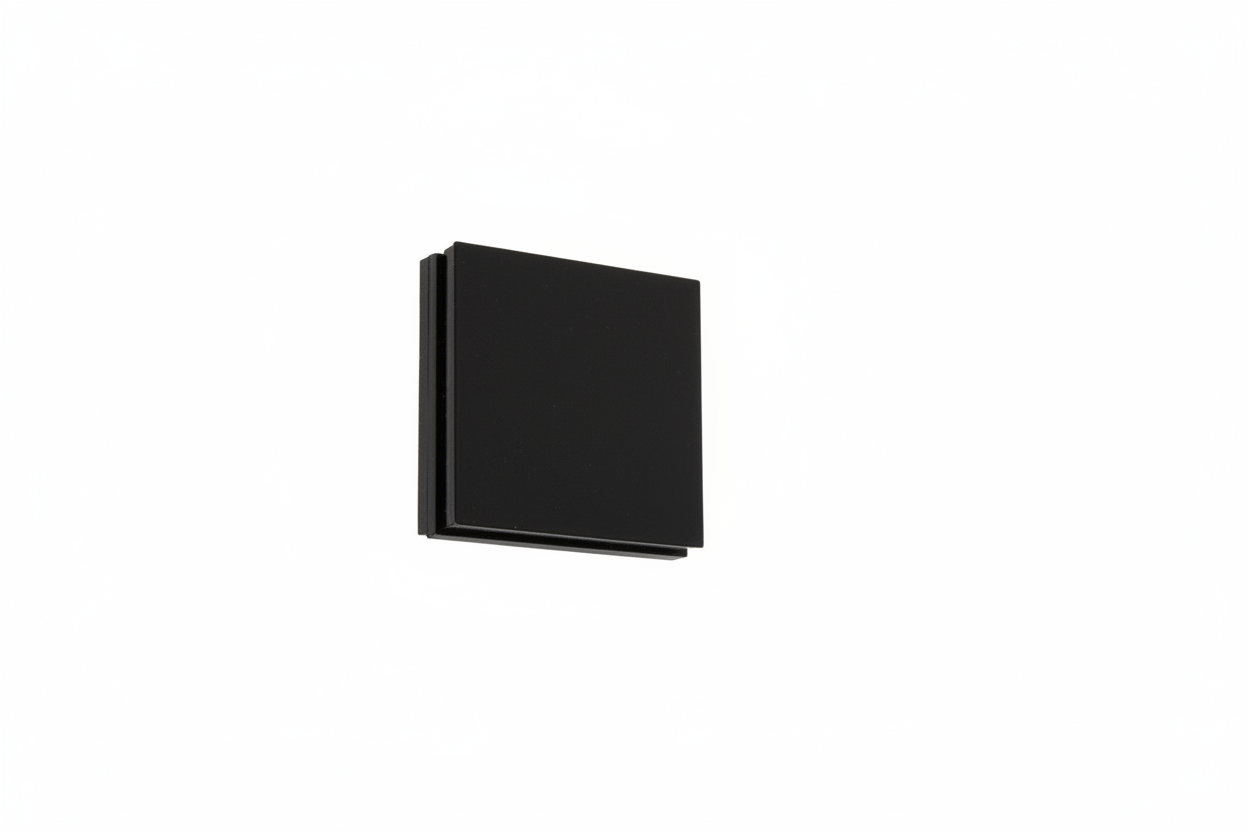

- Modèle disponible sans trou
- Couleurs grises et noires
- UL94-V0 pour les deux couleurs
- IP54
- Matière: TPE
- Inflammabilité : auto-extinguible selon UL94-V0 (gris ou noir)
- Température : -40°C... +110°C (statique)
- Propriétés : sans halogène, sans silicone
