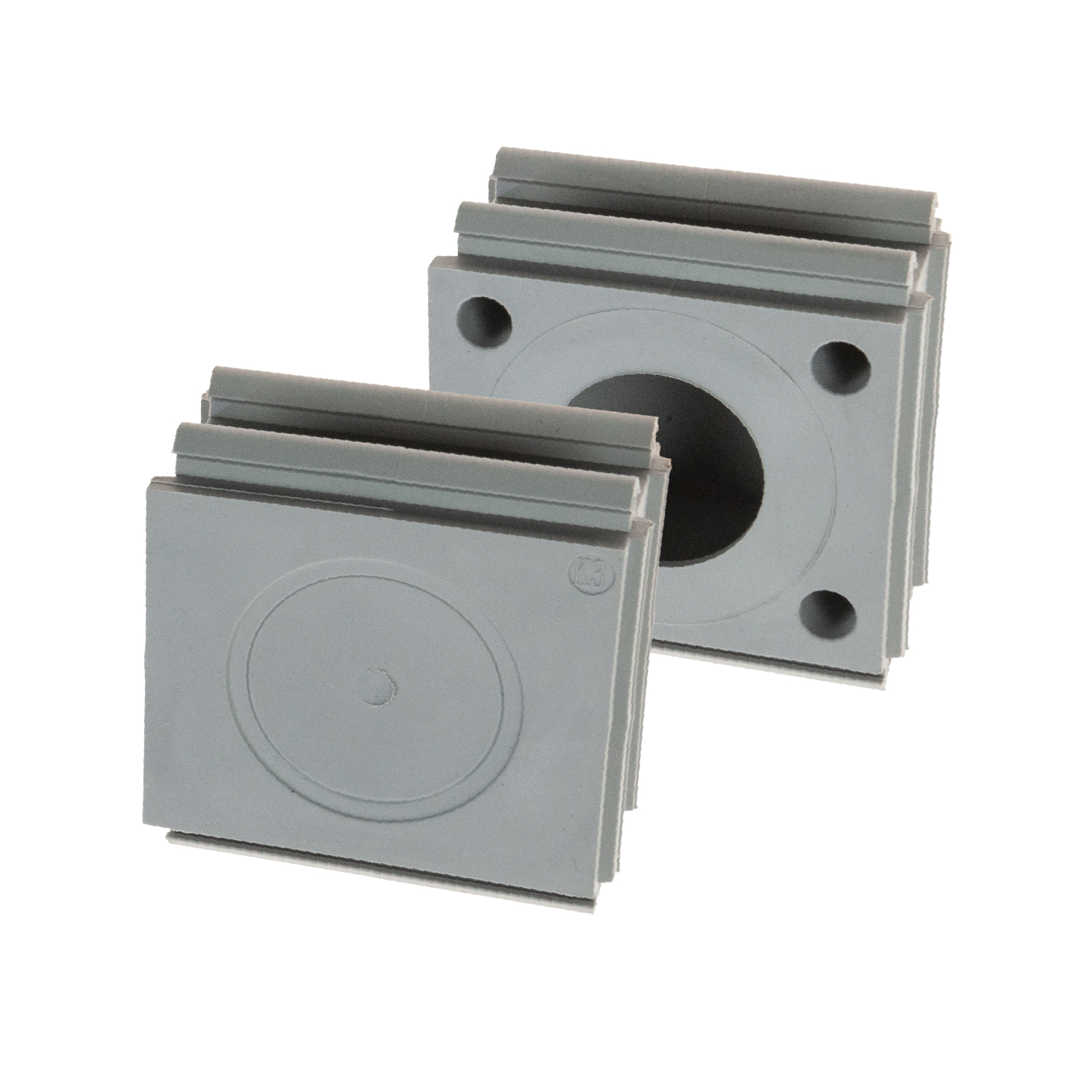

Les joints passe-câbles simples de la gamme étendue SPG K permettent de loger une gamme de câbles sans connecteurs jusqu'à 30 mm (K1-K2-K3) dans les cadres divisibles de la série DES.

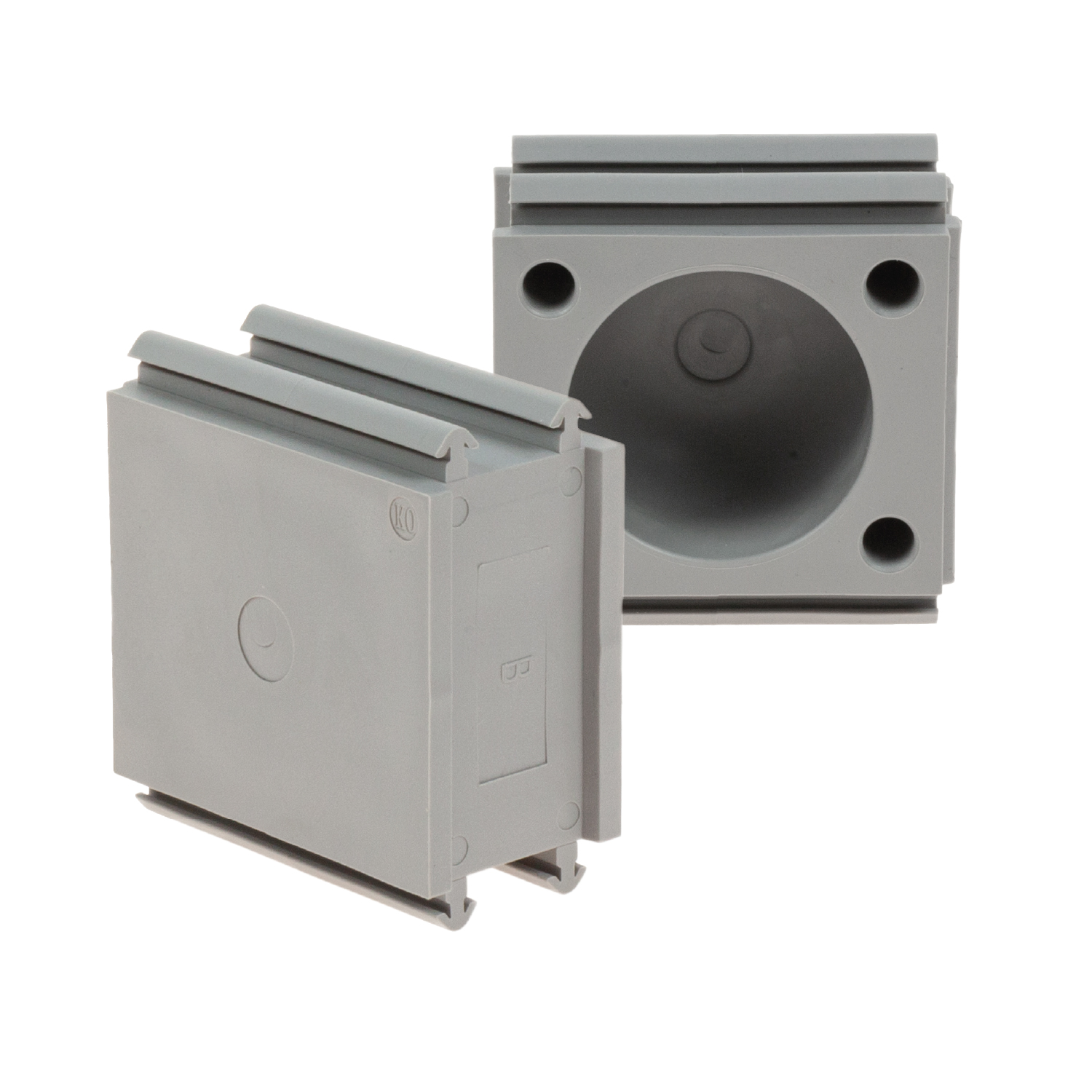

Grâce à la double membrane des joints passe-câbles SPG K1-K2-K3, on obtient un niveau élevé de protection contre les fluides et une résistance considérable anti traction.
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| Modèle | Code | Ouverture maximale [mm] | Ouverture Ø [mm] | Ø du câble max [mm] | Dimensions A | Dimensions B | Dimensions C | Dimensions H | Dimensions [mm] | Dimensions [mm] Ouverture | Dimensions [mm] Ouverture A1xA2 | Dimensions [mm] Passe-fil | Dimensions [mm] Presse-étoupe L1xL2 | Dimensions Ø P [mm] | Filetage | Nombre de câbles - Ø du câble [mm] | Trou Ø | Plage de serrage [mm] | Notes | |
| SPG K0G | 1731022300 | 32 | ||||||||||||||||||
| SPG K1G | 1731022310 | 16 ~ 22 | ||||||||||||||||||
| SPG K2G | 1731022320 | 23 ~ 26 | ||||||||||||||||||
| SPG K3G | 1731022330 | 26 ~ 30 | ||||||||||||||||||
| SPG K0B | 1731022400 | 32 | ||||||||||||||||||
| SPG K1B | 1731022410 | 16 ~ 22 | ||||||||||||||||||
| SPG K2B | 1731022420 | 23 ~ 26 | ||||||||||||||||||
| SPG K3B | 1731022430 | 26 ~ 30 | ||||||||||||||||||
| SPG K0GA | 1731322300 | 32 | ||||||||||||||||||
| SPG K1GA | 1731322310 | 16 ~ 22 | ||||||||||||||||||
| SPG K2GA | 1731322320 | 23 ~ 26 | ||||||||||||||||||
| SPG K3GA | 1731322330 | 26 ~ 30 | ||||||||||||||||||
| SPG K0BA | 1731322400 | 32 | ||||||||||||||||||
| SPG K1BA | 1731322410 | 16 ~ 22 | ||||||||||||||||||
| SPG K2BA | 1731322420 | 23 ~ 26 | ||||||||||||||||||
| SPG K3BA | 1731322430 | 26 ~ 30 |
Afin d'assurer l'étanchéité aux fluides et à la traction de tous les passe-câbles divisibles ainsi que des presse-étoupes divisibles, des joints passe-câbles, sont utilisés.

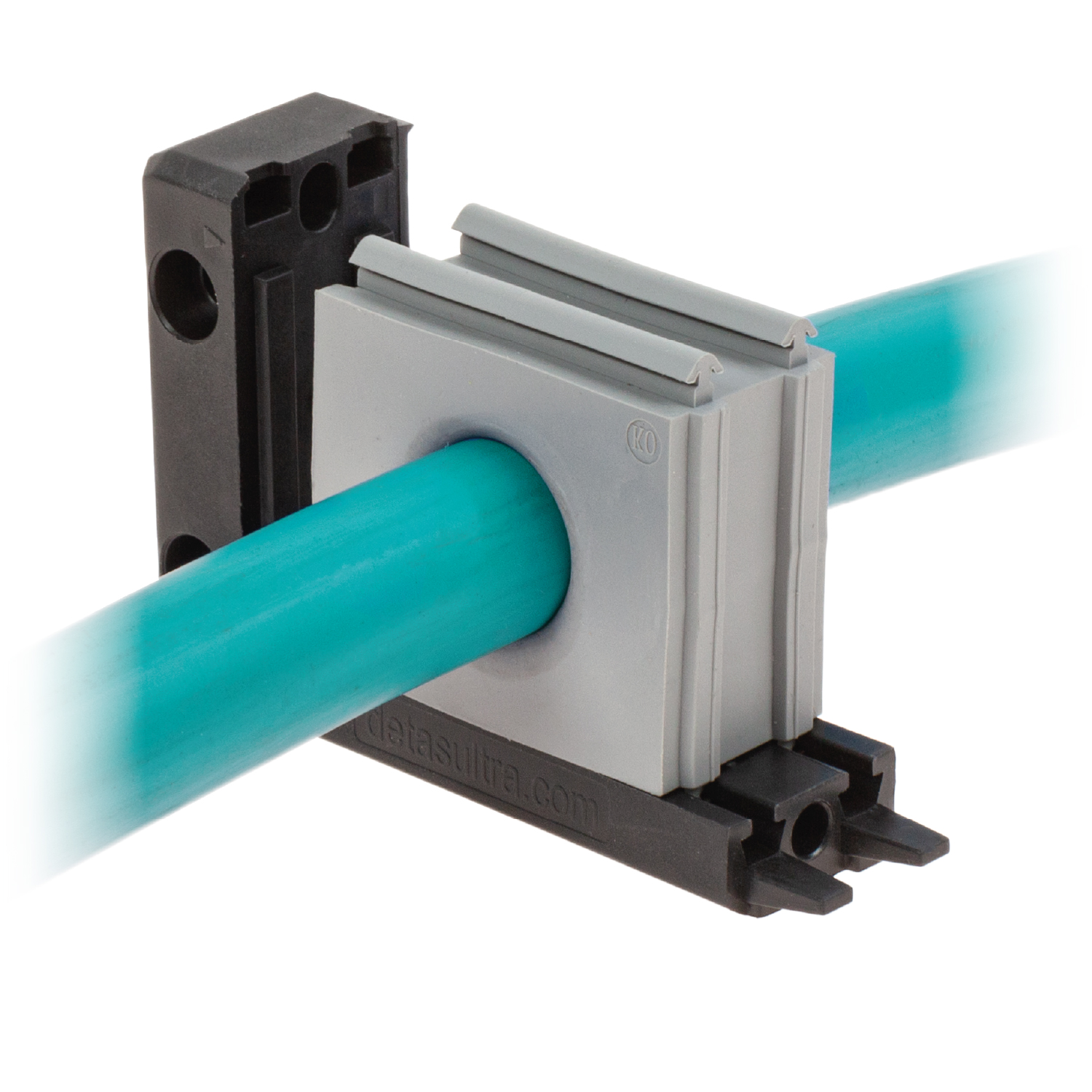

Le système breveté par Detas permet l'installation de joints passse-câbles suivant 2 modes : encliquetable ou coulissant. Dans les deux cas, le double guide à la base de joint est exploité, ce qui confère une stabilité et une force de maintien au joint passe-câbles même avec le ou les câbles montés à l'intérieur de celui-ci.
Le matériau élastomère utilisé pour la production garantit une élasticité idéale. Ils sont disponibles en gris et en noir, dans les deux cas autoextinguibles selon la norme UL94 V0.
